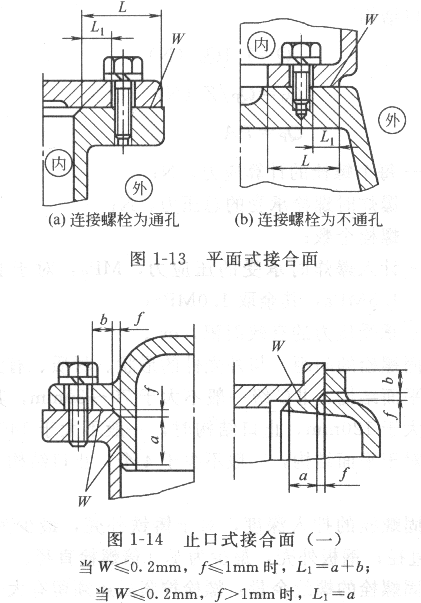

隔爆接合面的間隙W(對于圓筒或止口接合面為直徑差)與隔爆面長度L、L1(見圖1—13～圖1—15)、電機內腔凈容積V及隔爆等級有關。
　　　　　
　　　
　　如隔爆等級為ⅡA，0.1L 　　隔爆等級為ⅡB，Lmin=25時，當V≤0.1L，Wmax=0.45mm；0.1L2.0L，則Wmax=0.3mm，即V增大時，允許的W值就要減?。?
　　Lmin=25mm，V>2.0L時，ⅡA級Wmax=0.6mm，ⅡB級Wmax=0．3mm，即隔爆等級越高，允許的W值越小。
　　對于隔爆面，平面接合面分布在接線盒及軸承內蓋處。由于接線盒的防護等級一般為IP54，隔爆面的W、L也基本上能滿足要求；軸承內蓋處因?yàn)橛兄笽=I存在，雖然未被計入L，事實上仍起隔爆作用。其平面接合面，在內腔爆炸時傾向于W減少，該處在隔爆安全性上也不會有問題。靜止隔爆面的*后一個踞點——機座與端蓋的止口配合處，由于電機定、轉子同軸度的要求。該處W<0．2mm，即不用防爆規程限定也會合格。僅僅是該處的L比普通電機長。
　　余下的就是軸承內蓋與轉軸之間軸貫穿處的隔爆接合面。隔爆型電機的故障有相當多的一部分出現在這里。該處的W由軸承、軸承內蓋、轉軸組合后構成。為了安全運行，按電機的大小、隔爆等級的高低，制造廠推出了幾種不同結構形式。目前國內隔爆型電機共采用四種結構。

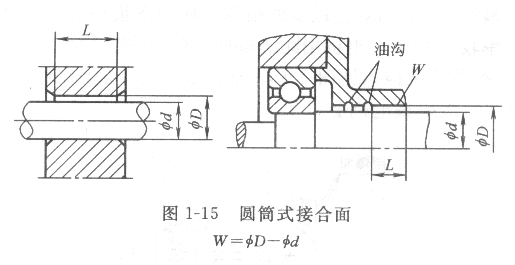

　?、倨胀▓A筒式結構，見圖1-15。它是中小型隔爆電機*容易制造、*流行、占有數量*多的結構。在功率很小時，可用在ⅡC上；功率較大的ⅡB級電機用此結構時，制造時要″精心″。

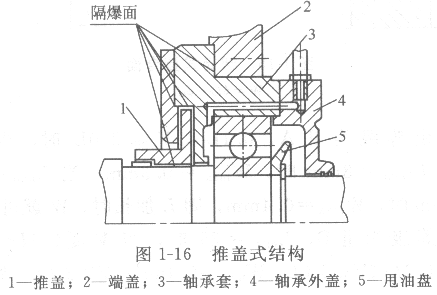

　?、谕粕w式結構，見圖1—16。加工比較難，用在ⅡC級及大功率的ⅡB級隔爆電機上。
　　　　
　　　　　　

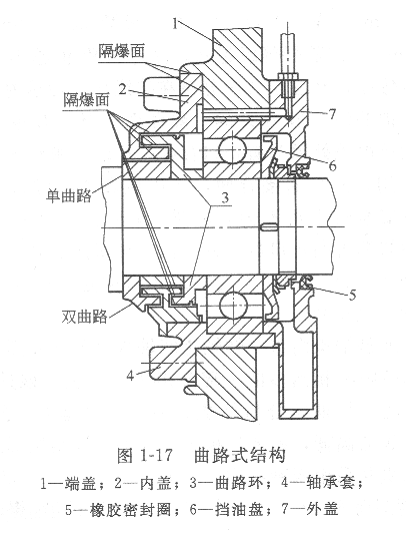

　　③曲路式結構，見圖1-17。本結構也是用于ⅡC級及功率較大的ⅡB級電機上。加工時，對零件的同軸度要求較高。
　　曲路結構對于乙炔(C2Hz)的隔爆效果比較明顯。

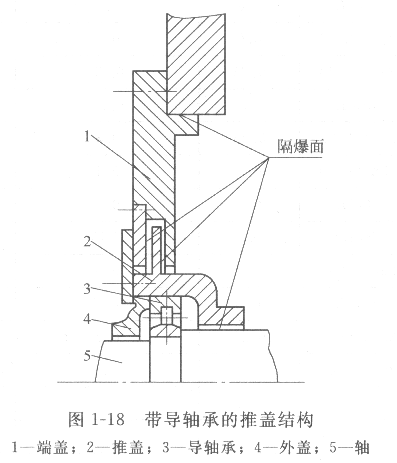

　　④帶導軸承的推蓋結構，見圖1—18。該結構加工比較難用于裝有滑動軸承的隔爆電機上。
　　除以上四種結構外，德國還有浮動軸封及疊片式結構。
　　因軸貫穿處隔爆結構對于隔爆型電機至關重要，故將該處的隔爆結構參數從GB 3836．2中摘錄見表1-25。
　　　　　

注：1．L、W見圖1—15，
　　　　2．V為電機內腔凈容積，
　　　　3．Ⅳ為允許的*大值。
